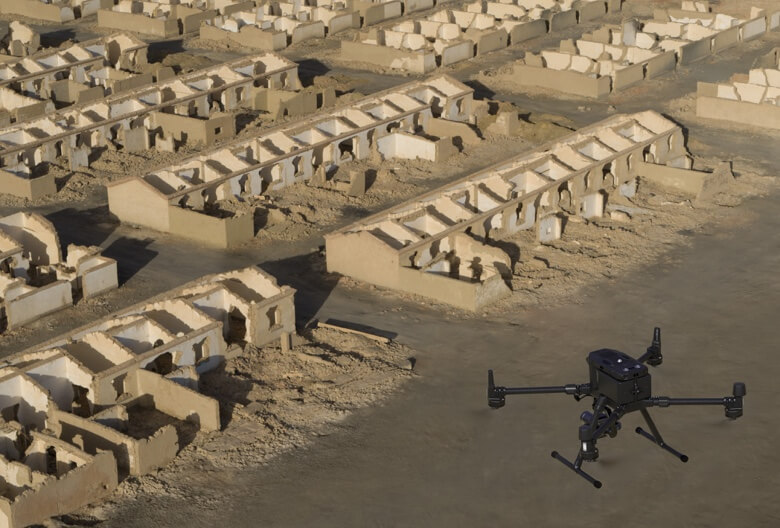

DJI史上初の航空測量向けLiDARソリューション

航空測量用のLIDAR + RGBソリューション

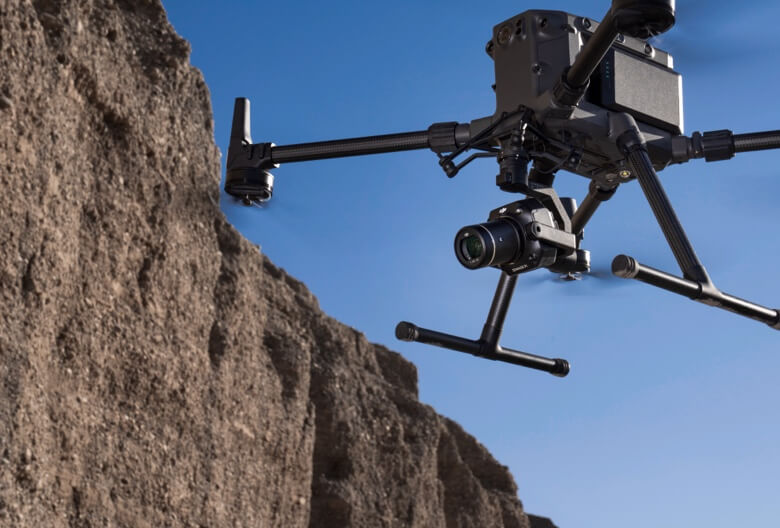

Zenmuse L1は、Livox Lidarモジュール、高精度IMU、および3軸安定化ジンバル上の1インチCMOSを備えたカメラを統合します。 L1をMatrice300RTKおよびDJITerraと併用すると、リアルタイムの3Dデータを提供する完全なソリューションが形成され、複雑な構造の詳細を効率的にキャプチャして高精度の再構築モデルを提供します。

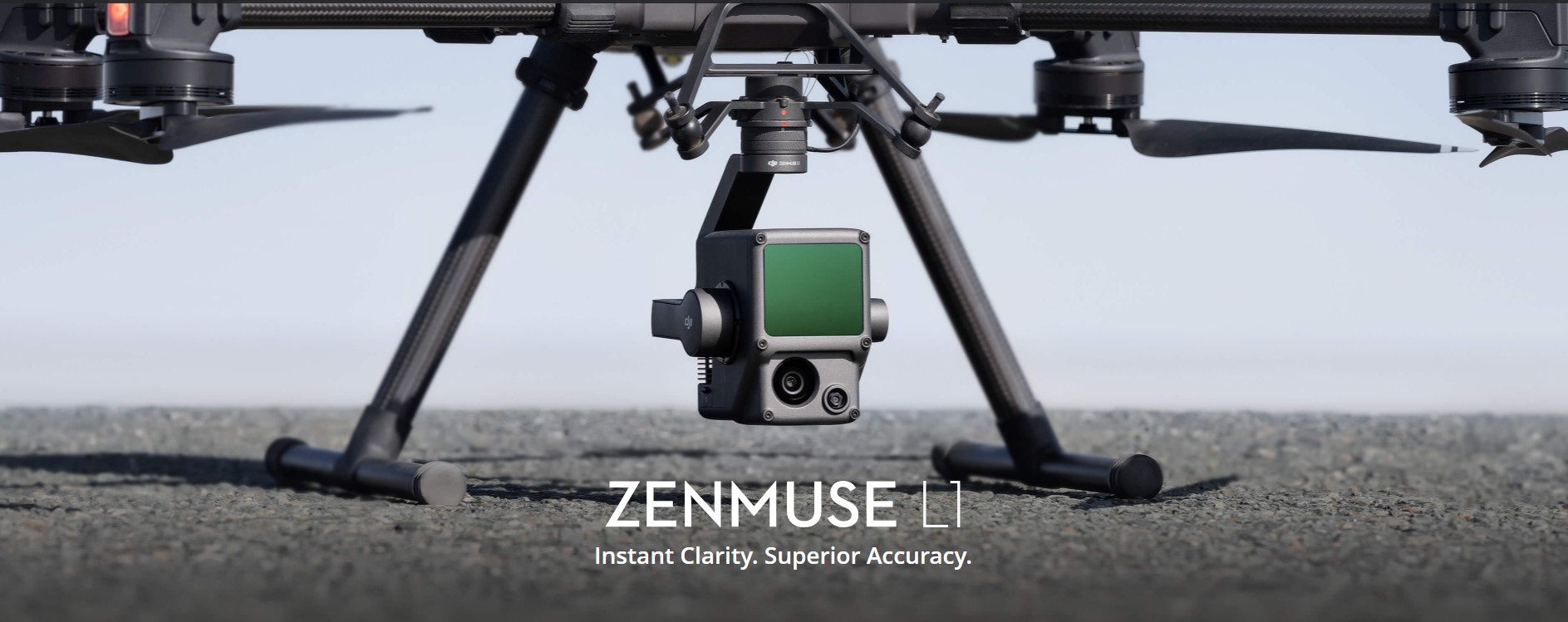

Zenmuse L1
RGBカメラと高精度IMUをLidarモジュールを統合
高効率 2㎢を 1回のフライトでカバー
※設定による
垂直精度:5cm
水平精度:10 cm
※高度:50m
Point Rate: 240,000 pts/s
2or3点のリターンがある操作では、ポイントレートは480,000pts/s
検出範囲:450 m (80%反射率、0 klx)
保護等級:IP44

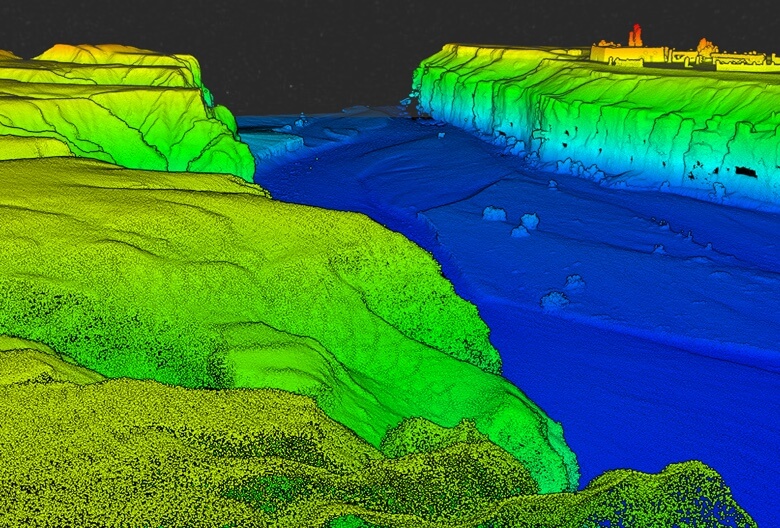

Point Cloud LiveView

妥協なきデジタル化

優れた効率性
トゥルーカラーの点群モデルをリアルタイム生成、70°FOVのLidarモジュールと1インチセンサーの可視光カメラを使用して、1回の飛行で2㎢の点群データを取得します

高い精度
高精度のIMU、測位精度のためのビジョンセンサー、およびGNSSデータの組み込みにより、センチメートル精度の再構成をレンダリングします。

高い耐久性

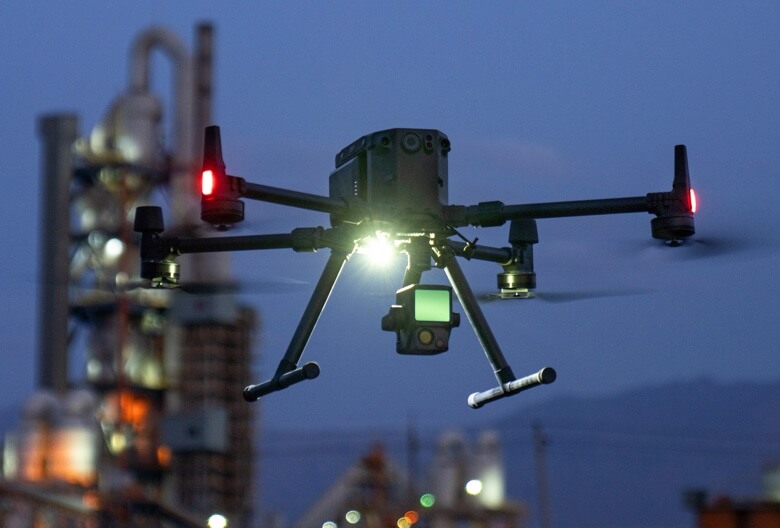

IP44保護等級により、L1は雨または霧の環境で動作できます。 Lidarモジュールのアクティブスキャン方式により、夜間の飛行が可能になります。

飛行中データを可視化

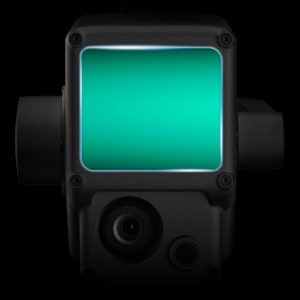

Livox Lidar Module

-最大100%の有効なポイントクラウド結果を備えたフレームライダー

-検出範囲:450m(80%反射率、0 klx)/ 190 m(10%反射率、100 klx)

-実効ポイントレート:240,000ポイント/秒

-3つの反射ラインをサポート

-ラインスキャンモードと非反復スキャンモード

Everything in Viewg in View

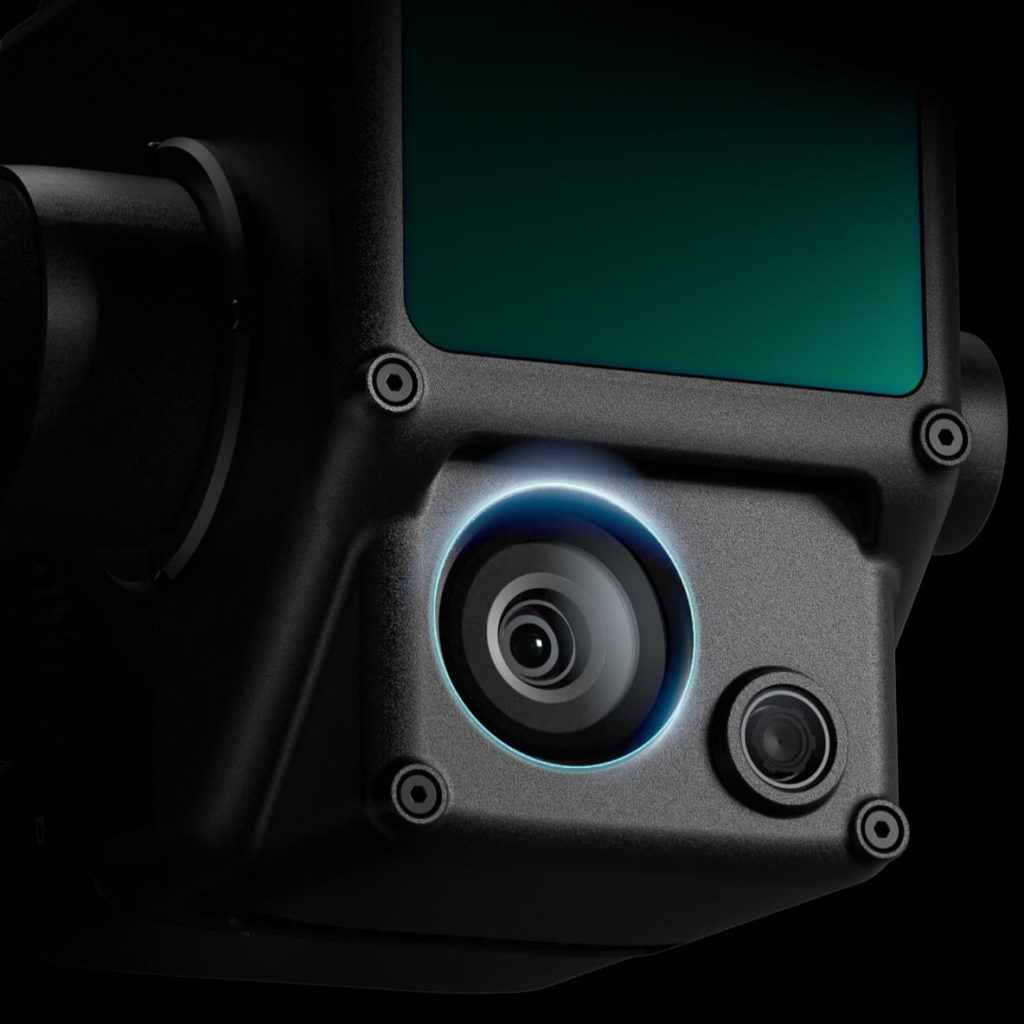

RGB Camera

– 20MP
– 1-inch CMOS
– Mechanical Shutter

Accurate Details at Your Disposal

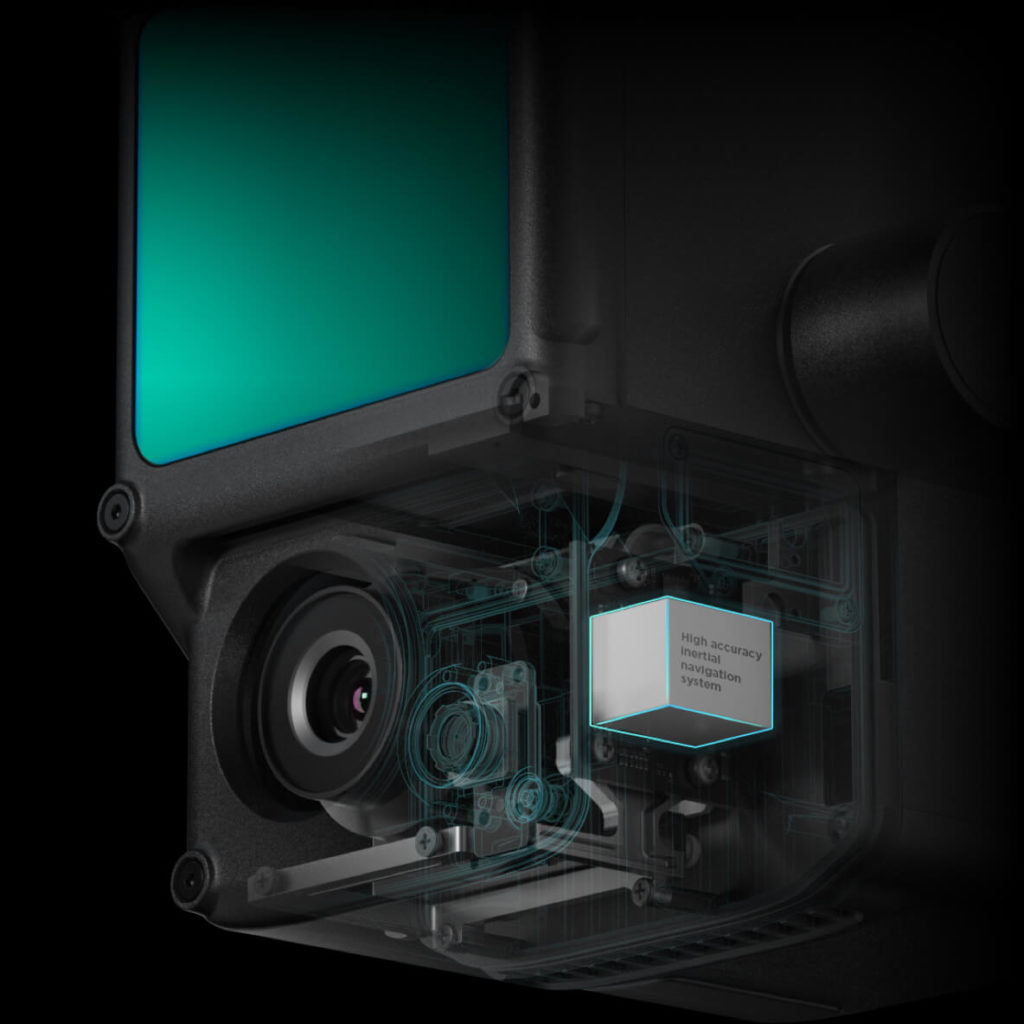

High-accuracy IMU

-精度:0.025°(ロール/ピッチ)/0.08°(ヨー)
-位置決め精度のためのビジョンセンサー
-GNSS、IMU、RGBデータフュージョン

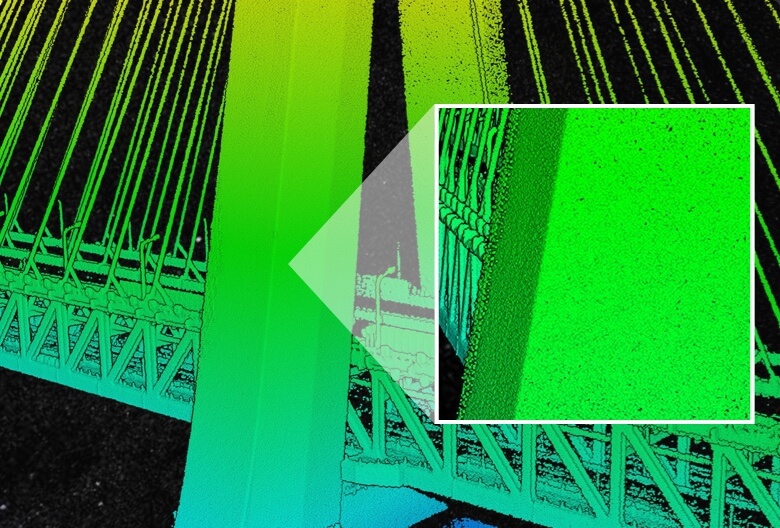

Point Cloud LiveView

リアルタイムの点群データは現場で即座に把握できるため、オペレーターは重要な意思決定を迅速に行うための情報を得ることができます。
また、各フライトの直後に点群データをチェックすることで、フィールドワークの品質を確認することができます。

Measurement and Annotation

点群モデルの重要な寸法を取得し、伝達します。

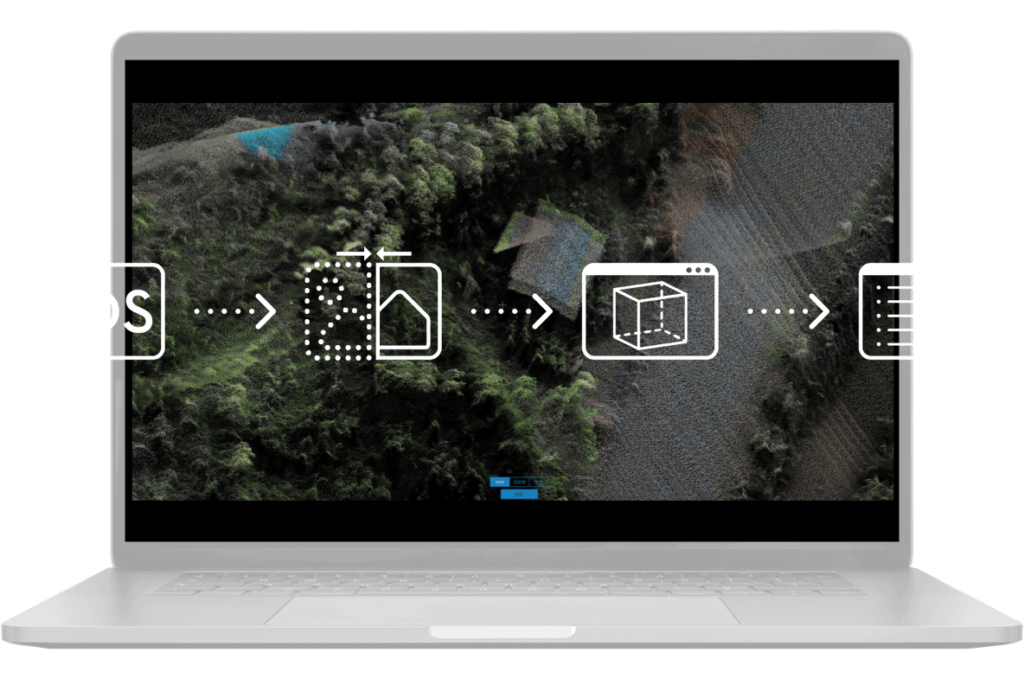

ワンストップ後処理

DJI Terraは、IMUとGNSSデータを融合させて点群や可視光の計算を行うほか、POSデータの計算を行うことで、再構成モデルや精度レポートを簡単に作成することができます。

詳細情報のご案内・導入を検討される企業様は下記よりお問い合わせください。

お問い合わせいただきました企業様には、いち早く情報提供をさせていただきます。ご要望に応じて機材のご説明やデモなども対応いたします。

    法人名 (任意)

    お名前 (必須*)

    メールアドレス (必須*)

    電話番号 (任意)

    題名

    お問合せ内容
    MATRICE300RTKH20T(ハイブリッドカメラ)Zenmuse L1(Lider)Zenmuse P1(測量用カメラ)

    メッセージ本文

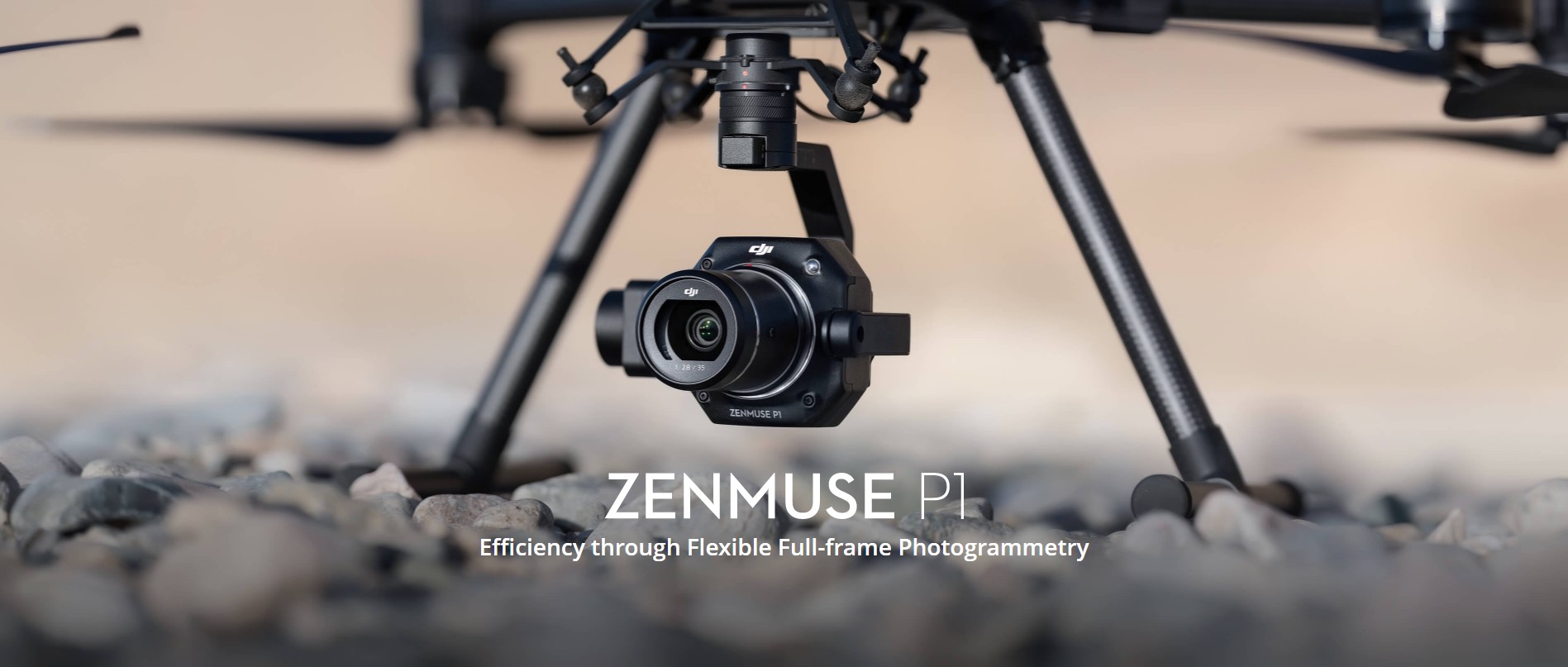

    フルサイズセンサー写真測量ソリューション

    The New Benchmark for Aerial Surveying

    Zenmuse P1は、フルフレームセンサーと交換可能な固定焦点レンズを3軸安定化ジンバルに搭載しています。写真測量飛行ミッションのために設計され、効率と精度を全く新しいレベルに引き上げます。

    GCPなしの精度
    水平方向に3cm/垂直方向に5cm
    ※ラップ率設定による
    高効率
    1回のフライトで3㎢をカバー
    ※ラップ率設定による
    45MP
    フルサイズセンサー
    3軸ジンバル機構
    Smart Oblique Capture
    メカニカルシャッター
    Shutter Speed 1/2000 Seconds
    TimeSync2.0
    マイクロ秒レベルで同期

    航空測量分野の新基準に

    並外れた効率性
    P1には、飛行中0.7秒ごとに撮影可能なフルフレーム低ノイズ高感度センサーが搭載されており、1回の飛行で3km2[2]の範囲をカバーしています。

    驚くべき精度
    メカニカルシャッターと、モジュール間の時間をマイクロ秒単位で同期させる新システムTimeSync 2.0を搭載したZenmuse P1は、リアルタイムの位置・姿勢補正技術と組み合わせて、センチメートル単位の正確なデータを撮影することができます。
    堅牢な汎用性
    24/35/50mmレンズを装着可能な内蔵3軸ジンバルとスマートオブリクキャプチャ機能により、2D、3D、詳細なモデルを作成できます。
